Analisis de fallas
5.2.1 Visualización y reconocimiento de fallos
5.2 Análisis de fallos — Tabla de mensajes
Versión en español, maquetada para blog con estilos alineados a la marca.

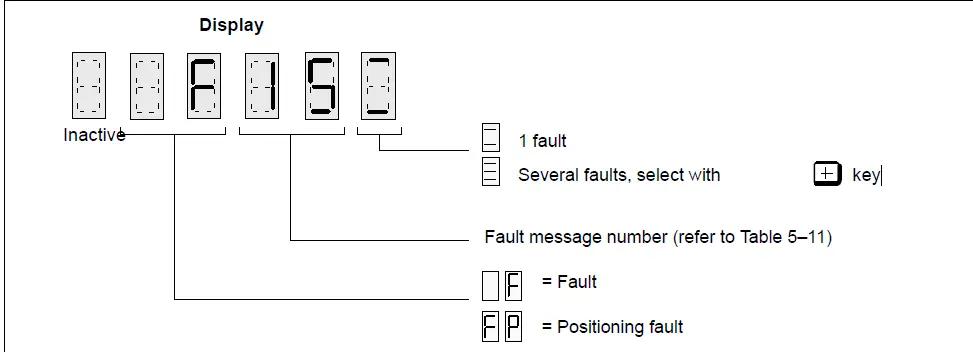

5.2.1 Visualización y reconocimiento
Atajos: Reconocer con P. Suprimir temporalmente en pantalla con –. Reconocimiento remoto: “R” RESET o “Reset fault memory”. Power-cycle: apagar y encender ~2 s después de apagarse la pantalla.
5.2.2 Lista de mensajes de fallo
| Mensaje | Fallo | Causa | Eliminación del fallo |
|---|---|---|---|
| F-04 | Conversión incorrecta del valor de consigna | Convertidor A/D falló (canal de valor de consigna). | Si se repite, sustituir la placa de control. |
| F-07 | Fallo al guardar datos en la FEPROM | Se repite al guardar (FEPROM defectuosa) o tras encender si se apagó durante guardado: últimos cambios no guardados. | Reiniciar guardado con P652=1; si reaparece, sustituir placa. |
| F-08 | Pérdida irrecuperable de datos | FEPROM defectuosa. | Sustituir la placa de control. |
| F-09 | Fallo, sistema de encoder 1 (motor) | Motor/encoder no conectados o defectuosos; medición 1 defectuosa (P-150). | Verificar cable/blindaje; sustituir motor/encoder o placa; puede suprimirse con P-080=1 (FW ≥ 2.00). |
| F-10 | Parametrización incorrecta del sistema de encoder 2 | Conflicto entre P141/P143, encoder en X432 y opciones de salida. | Corregir P33, usar placa correcta, conectar encoder de husillo. |
| F-11 | Controlador de velocidad al límite; falta valor real | Sobre carga, DC link, fusible, módulo, motor/encoder, fases, bloqueo mecánico o medición 1. | Evitar sobrecarga (P004<100%), apretar DC link, reemplazar módulo, corregir fases, asegurar contactor, etc. |
| F-14 | Sobretemperatura del motor | Carga alta, corriente > datos (P-068), sensor/ventilador, medición 1, bobinado. | Reducir carga, corregir datos, cambiar sensor, conectar ventilador, sustituir placa/encoder. |
| F-15 | Sobretemperatura del convertidor | Asignación errónea, ambiente, ventilador, reloj >3.2 kHz, sensor. | Corregir P96/P86, reducir P39, módulo mayor, sustituir ventilador/módulo, bajar reloj. |
| F-16 | Código de módulo de potencia ilegal | Código incorrecto en P-005 (auto-recognition, FW ≥ 3.00). | Cargar código correcto. |
| F-17 | Imotor > potencia nominal del módulo | Asignación motor/convertidor incorrecta. | Configurar correctamente o usar módulo mayor. |
| F-18 | Fallo, sistema de encoder 2 (husillo) | Encoder/cable/circuito 2 (FW ≥ 3.00). | Conectar o reemplazar; revisar cableado; sustituir placa. |
| F-19 | Sensor de temperatura interrumpido/corto | PTC (~800 Ω a 20 °C) defectuoso, conexión interrumpida o medición 1. | Cambiar sensor, restablecer conexión, sustituir placa (se reconoce tras power-cycle). |
| F-61 | Frecuencia máxima del motor excedida | Pulsos de motor incorrectos (P-098) o acople sin enclavamiento. | Ingresar P98 correcto; asegurar enclavamiento. |
| F-79 | Error de división | Datos de motor P-159…176 o P-219…236; debilitamiento > 1%. | Corregir datos; bajar debilitamiento < 1%. |
| FP-01 | Pulsos encoder > consigna | Consigna alta en P-121…125 / P-131. | Consigna < pulsos (máx. P131). |
| FP-02 | Monitoreo de marca cero activo | Sin señal de marca cero (encoder/BERO) o P-131 mal. | Configurar BERO/marca cero; revisar cableado; reemplazar encoder; validar P131. |
| FP-03 | Desplazamiento de marca cero > pulsos | P-130 > P-131. | Hacer P-130 < P-131. |
| FP-04 | Marca cero no válida | Al fijar P-129=1 tras encendido o cambio de caja. | Girar husillo 360° y reintentar; ajustar/recablear o reemplazar BERO/encoder. |
| F-60 | Ajuste del offset de potencia | Faltan pulsos y/o “enable” del controlador. | Habilitar pulsos y controlador (FW ≥ 2.40). |
