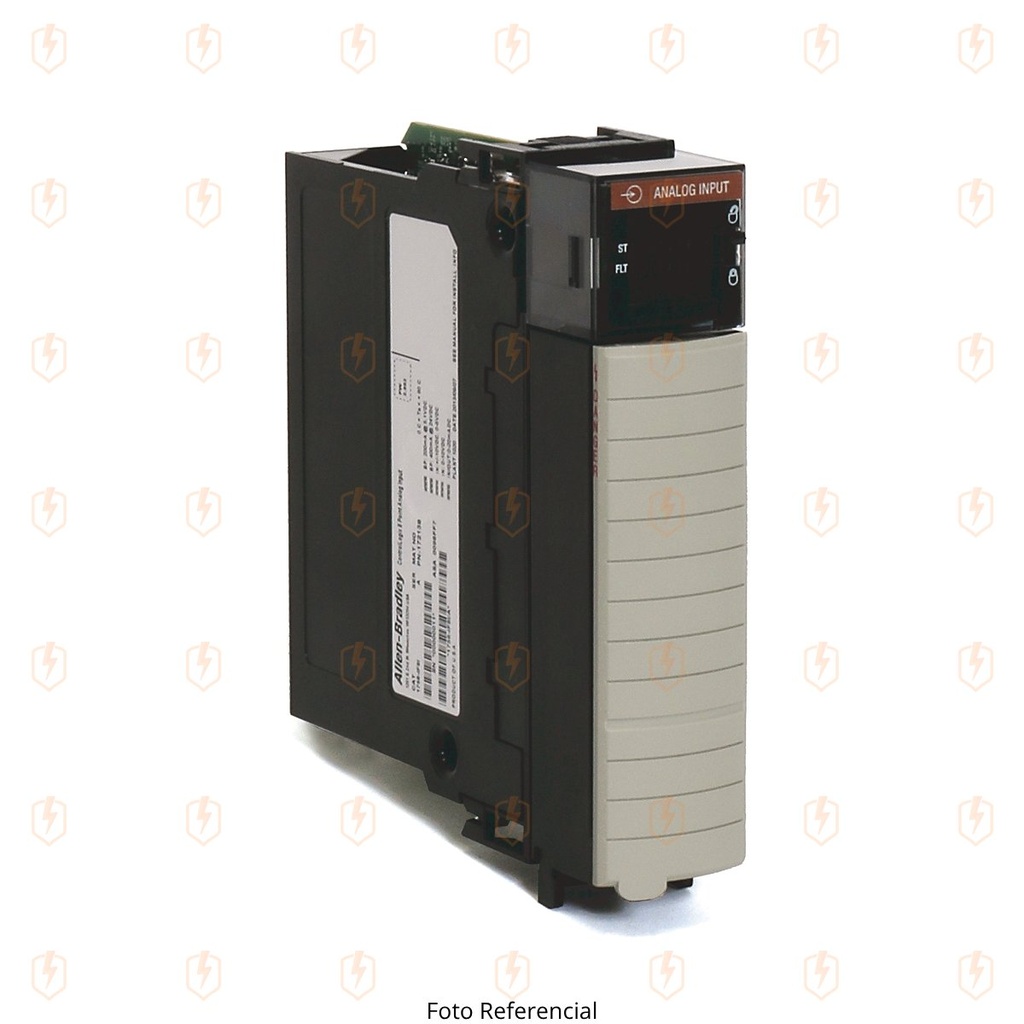

ENTRADA ANALOGICA DE 8 PUNTOS CONTROLLOGIX
Módulo de entradas analógicas, 8 puntos aislados, corriente, corriente de suministro y voltaje (36 pines)
Referencia Interna :
1756-IF8IUnidad :
Unidades
100% original
Se aceptan devoluciones*
Envio gratis*
| Pantalla | Estado de diagnóstico del módulo, en calibración, modo, entrada, fallo y estado de comunicación |
| Señal de entrada | −10–10 V, 0–10 V, 0–5 V, 0 G |
| Aislamiento | 250 V (continuo), tipo de aislamiento reforzado, entradas a backplane. 250 V (continuo), tipo de aislamiento básico, entrada a entrada |
| Características especiales | Aislamiento por punto |
| Entrada, corriente | Verdadero |
| Entrada, voltaje | Verdadero |
| Entrada, resistor | No |
| Entrada, termómetro de resistencia | No |
| Entrada, termopar | No |
| Señal de entrada, configurable | Verdadero |
| Salida, corriente | No |
| Salida, voltaje | No |
| Señal de salida configurable | No |
| Entradas analógicas configurables | Verdadero |
| Salidas analógicas configurables | No |
| Tipo de conexión eléctrica | Conexión de tornillo/resorte clA |
| Ancho de banda del canal | Filtro de muesca dependiente de la configuración |
| Codificación de módulos | Electrónico, configurable mediante software |
| Error de módulo en todo el rango de temperatura | 0.1 % |
| Método de conversión de módulos | Sigma-Delta |
| Rango de entrada | −10–10 V, 0–10 V @ 0–5 V, 0–20 mA |
| Formato de datos | Punto flotante IEEE de 32 bits |
| Categoría de cable | 2 - en puertos de señal |
| Protección contra sobretensión | 30 VCC máximo |
| Rechazo de ruido de modo común | 120 dB @ 50/60 Hz |
| Rechazo de ruido en modo normal | 80 dB @ 60 Hz |
| Tiempo de escán de entrada del módulo, min | 1 ms |
| Clasificaciones de tensión y corriente | Backplane: 5.1 V DC 200 mA @ 24 V DC 400 mA, voltaje de entrada: −10 V a +10 V @ 0 V a 10 V @ 0 V a 5 V, corriente de entrada: 0 mA a 20 mA, corriente de salida: 0 mA a 20 mA |
| Tiempo de establecimiento | Filtro de muesca dependiente de la configuración |
| Alimentación total del backplane | Modo de voltaje/modo de corriente no surtidor: 4.6 W, modo de corriente surtidor: 10.6 W |
| Disipación térmica | Modo de voltaje: 15.7 BTU/h, modo de corriente no surtidora: 17.4 BTU/h, modo de corriente surtidora: 24.9 BTU/h |
| Consumo de corriente | 200 mA @ 5.1 V, modo de corriente de voltaje/no surtidor: 150 mA @ 24 V, modo de corriente surtidor: 400 mA @ 24 V (en el modo de corriente surtidor, el canal proporciona alimentación eléctrica de lazo). |
| Entradas | Ocho canales aislados: cualquier combinación de modo de voltaje o de corriente |
| Disipación de potencia | Modo de voltaje: 4.6 W (15.7 BTU/h), modo de corriente no surtidora: 5.1 W (17.4 BTU/h), modo de corriente surtidora: 7.3 W (24.9 BTU/h) |
| Resolución | 24 bit, ±10.5 V (1.49 µV/count), 0–10.5 V (1.49 µV/count), 0–5.25 V (1.49 µV/count), 0–21 mA (2.99 nA/count) |
| Calibre de conductor | Cable de cobre blindado macizo o trenzado de 0.33–2.1 mm² (22–14 AWG) con clasificación de 90 °C (194 °F) o mayor, aislamiento de 1.2 mm (3/64″) como máximo |
| Precisión calibrada | 0.05% @ 25 °C (77 °F) |
| Tiempo de detección de circuito abierto | 5 s |
| Apto para funciones de seguridad | No |
| Alarmas de datos integradas | Verdadero |
| Escalado a unidades de ingeniería | Verdadero |
| Muestreo de canal en tiempo real | Verdadero |
| Voltaje de suministro, mín. | 20 V CC |
| Tensión de suministro, máx. | 36 V CC (circuito abierto) |
| Corriente de suministro, máx. | Corriente limitada <45 mA (IN_x/I/SRC a RTN_x) |
| Temperatura del aire circundante, máx. | 60 °C |
| Código de temperatura norteamericano | T4 |
| Emisiones | IEC 61000-6-4 |
| inmunidad ESD | Descargas de contacto de 6 kV, descargas de aire de 8 kV |
| Inmunidad EFT/B | 4 kV (5 kHz) en puertos de señal blindados |
| Humedad relativa | 5–95 % sin condensación |
| Inmunidad a RF conducida | 10 V rms con onda senoidal de 1 kHz 80% AM de 150–80 MHz en puertos de señal blindados |
| Inmunidad a transientes de sobretensión | 2 kV (2) entre línea y tierra (modo común) en puertos de señal blindados |
| Temperatura de funcionamiento | 0–60 °C |
| Inmunidad a RF radiada | 10 V/m con onda sinusoidal de 1 kHz, 80% AM de 80–2000 MHz, 10 V/m con pulso de 200 Hz, 50%, 100% AM @ 900 MHz, 10 V/m con pulso de 200 Hz, 50%, 100% AM @ 1890 MHz, 3 V/m con onda sinusoidal de 1 kHz, 80% AM de 2000–2700 MHz |
| Temperatura fuera de funcionamiento | −40 °C |
| Codificación RTB | Mecánico definido por el usuario |
| Vibración | 2 G @ 10–500 Hz |
| Impacto | En funcionamiento: 30 G, fuera de funcionamiento: 50 G |
| Ancho de ranura | 1 |
| Impedancia de entrada | Modo de voltaje: 1 GΩ aproximadamente (alimentado), modo de voltaje: 7500 Ω aproximadamente (sin alimentación), modo de corriente: 125 Ω aproximadamente |
| Voltaje de aislamiento | 250 V (régimen continuo), tipo de aislamiento reforzado, entradas al backplane, 250 V (régimen continuo), tipo de aislamiento básico, entrada a entrada |
| Clasificación de tipo de envolvente | Ninguno (estilo abierto) |
