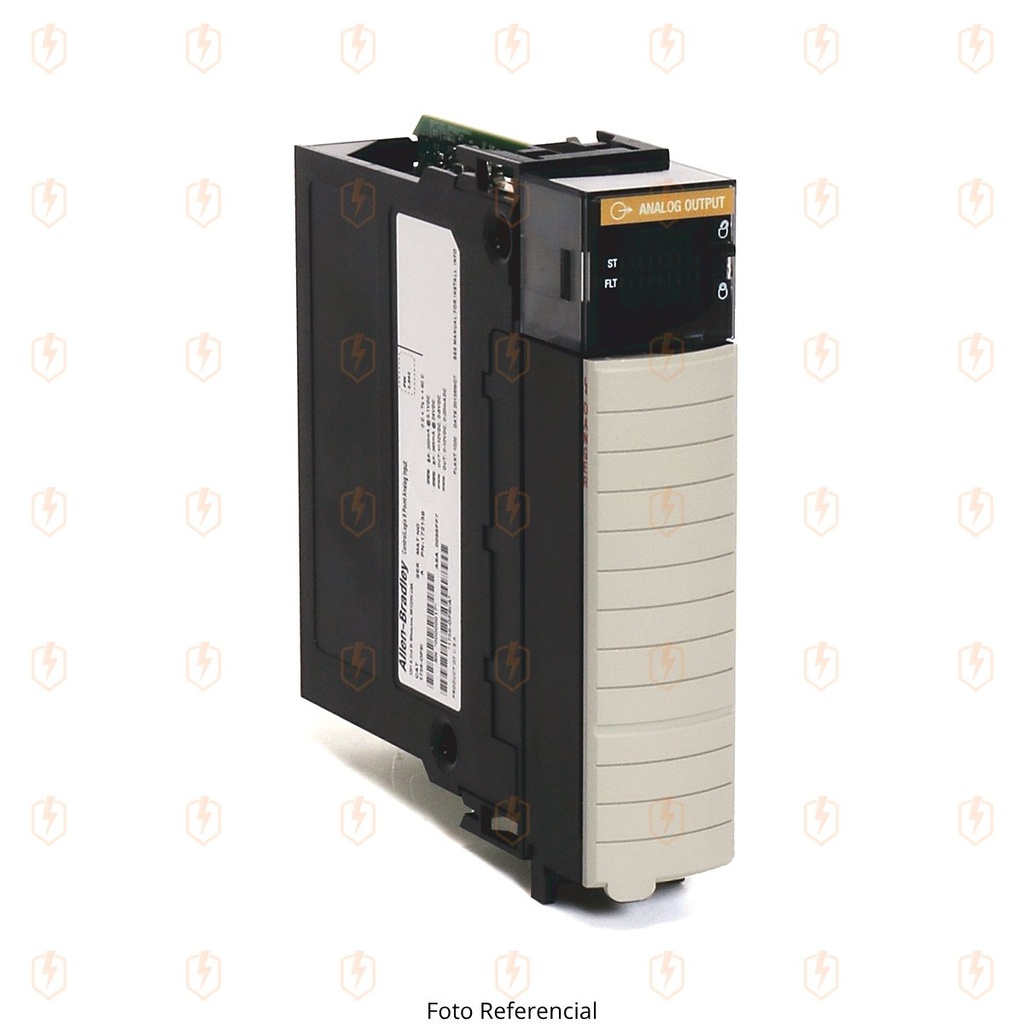

SALIDA ANALOGICA DE 8 PUNTOS CONTROLLOGIX
Módulo de salida analógica, 8 puntos aislados, corriente y voltaje (36 pines)
Referencia Interna :
1756-OF8IUnidad :
Unidades
100% original
Se aceptan devoluciones*
Envio gratis*
| Pantalla | Estado de diagnóstico del módulo, en calibración, modo, entrada, fallo y estado de comunicación |
| Aislamiento | 250 V (continuo), reforzado, tipo de aislamiento, salidas a backplane. 250 V (continuo), tipo de aislamiento básico, salida a salida |
| Características especiales | Aislamiento por punto |
| Entrada, corriente | Verdadero |
| Entrada, voltaje | Verdadero |
| Entrada, resistor | No |
| Entrada, termómetro de resistencia | No |
| Entrada, termopar | No |
| Señal de entrada, configurable | Verdadero |
| Salida, corriente | No |
| Salida, voltaje | No |
| Señal de salida configurable | No |
| Entradas analógicas configurables | Verdadero |
| Salidas analógicas configurables | No |
| Tipo de conexión eléctrica | Conexión de tornillo/resorte clA |
| Rango de salida | −10–10 V, 0–10 V, 0–5 V, 0–20 mA |
| Codificación de módulos | Electrónico, configurable mediante software |
| Error de módulo en todo el rango de temperatura | 0.1 % |
| Método de conversión de módulos | DAC de red R-Ladder, monotonicidad sin códigos ausentes |
| Detección de circuito abierto | Salida de corriente = Sí |
| Capacidad de accionamiento | Salida de corriente = 0–1000 Ω, salida de voltaje ≥1000 Ω |
| Detección de cortocircuito | Salida de voltaje = Sí |
| Formato de datos | Punto flotante IEEE de 32 bits |
| Categoría de cable | 2 - en puertos de señal |
| Protección contra sobretensión | 30 VCC (voltaje/corriente) |
| Tiempo de establecimiento | <2 ms al 95% del valor final con cargas resistivas |
| Alimentación total del backplane | Modo de voltaje = 6.3 W, modo de corriente con cargas de 250 Ω = 6.3 W, modo de corriente con cargas de 500 Ω = 7.6 W, modo de corriente con cargas de 750 Ω = 9.2 W, modo de corriente con cargas de 1000 Ω = 10.2 W |
| Tiempo de escán del módulo | 1 ms como mínimo |
| Disipación térmica | Modo de voltaje = 18.4 BTU/h, modo de corriente con cargas de 250 Ω = 18.4 BTU/h, modo de corriente con cargas de 500 Ω = 19.8 BTU/h, modo de corriente con cargas de 750 Ω = 22.2 BTU/h, modo de corriente con cargas de 1000 Ω = 22.9 BTU/h |
| Consumo de corriente | 200 mA @ 5.1 V, modo de voltaje o corriente con cargas de 250 Ω = 220 mA @ 24 V, modo de corriente con cargas de 500 Ω = 275 mA @ 24 V, modo de corriente con cargas de 750 Ω = 340 mA @ 24 V, modo de corriente con cargas de 1000 Ω = 385 mA @ 24 V |
| Entradas | Ocho canales aislados: cualquier combinación de modo de voltaje o de corriente |
| Disipación de potencia | Modo de voltaje: 5.4 W (18.4 BTU/h), modo de corriente con cargas de 250 Ω: 5.4 W (18.4 BTU/h), modo de corriente con cargas de 500 Ω: 5.8 W (19.8 BTU/h), modo de corriente con cargas de 750 Ω: 6.5 W (22.2 BTU/h), modo de corriente con cargas de 1000 Ω: 6.7 W (22.9 BTU/h) |
| Resolución | 16 bits, 10.5 V (0.32 mV/cont.), 0–10.5 V (0.16 mV/cont.), 0–5.25 V (0.08 mV/cont.), 0–21 mA (0.32 µA/cont.) |
| Calibre de conductor | Cable de cobre blindado macizo o trenzado de 0.33–2.1 mm² (22–14 AWG), con clasificación de 90 °C (194 °F) o mayor, aislamiento de 1.2 mm (3/64″) como máximo |
| Precisión calibrada | 0.05% @ 25 °C (77 °F) |
| Apto para funciones de seguridad | No |
| Impedancia de salida | 46 Ω (salida de corriente) |
| Temperatura del aire circundante, máx. | 60 °C |
| Código de temperatura norteamericano | T4 |
| Emisiones | IEC 61000-6-4 |
| inmunidad ESD | Descargas de contacto de 6 kV, descargas de aire de 8 kV |
| Inmunidad EFT/B | 4 kV (5 kHz) en puertos de señal |
| Humedad relativa | 5–95 % sin condensación |
| Inmunidad a RF conducida | 10 V RMS con onda sinusoidal de 1 kHz, modulación de amplitud al 80 % de 150 kHz a 80 MHz |
| Inmunidad a transientes de sobretensión | 2 kV (2) entre línea y tierra (modo común) en puertos de señal blindados |
| Temperatura de funcionamiento | 0–60 °C |
| Inmunidad a RF radiada | 10 V/m con onda sinusoidal de 1 kHz, 80% AM de 80–2000 MHz, 10 V/m con pulso de 200 Hz, 50%, 100% AM @ 900 MHz, 10 V/m con pulso de 200 Hz, 50%, 100% AM @ 1890 MHz, 3 V/m con onda sinusoidal de 1 kHz, 80% AM de 2000–2700 MHz |
| Temperatura fuera de funcionamiento | −40 °C |
| Codificación RTB | Mecánico definido por el usuario |
| Vibración | 2 G @ 10–500 Hz |
| Impacto | En funcionamiento: 30 G, fuera de funcionamiento: 50 G |
| Ancho de ranura | 1 |
| Voltaje de aislamiento | 250 V (régimen continuo), tipo de aislamiento reforzado, salidas al backplane, 250 V (régimen continuo), tipo de aislamiento básico, salida a salida |
| Clasificación de tipo de envolvente | Ninguno (estilo abierto) |
| Cumplimiento ambiental | Ver detalles | Enviar consulta |
| Información SVHC | Ver guía |
