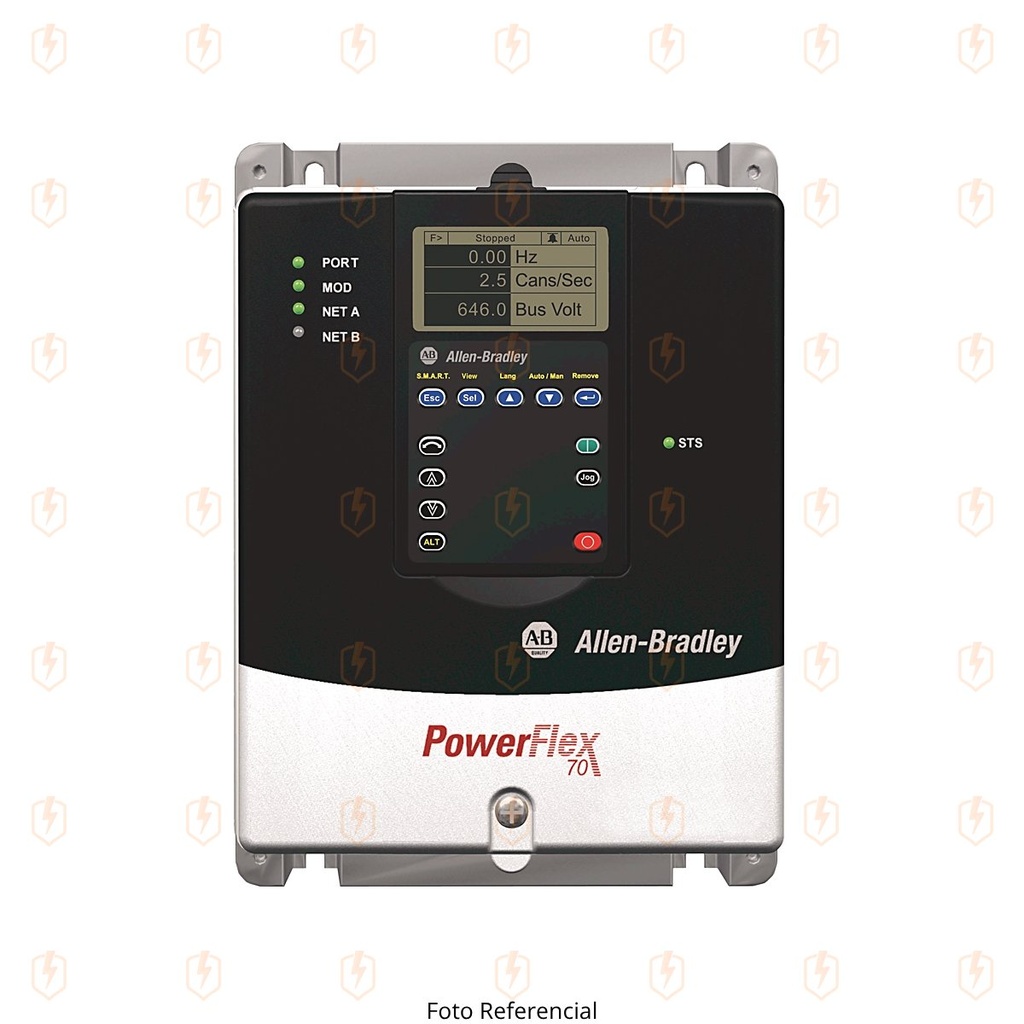

VARIADOR DE CA POWERFLEX 70 5 A A 2.2 KW 20 A
Variador de CA PowerFlex70, 400 VCA, 3 PH, 5 A, 2.2 kW servicio normal, 1.5 kW servicio pesado, montaje en panel - IP20 / NEMA tipo 1, con revestimiento de conformación, sin HIM (placa en blanco), IGBT de freno instalado, sin resistor de freno montado en el variador, segundo filtro de ambiente según la directiva CE EMC (89/336/EEC), sin módulo de comunicación, control mejorado, sin retroalimentación
Referencia Interna :
20AC5P0A0AYNANC0Unidad :
Unidades
100% original
Se aceptan devoluciones*
Envio gratis*
| IGBT de freno | IGBT de freno instalado |
| Resistencia de freno | Sin interno |
| controlar | Control mejorado con E/S de 24 V |
| Opciones de retroalimentación | Sin retroalimentación |
| Opciones de filtro | Con filtro EMC y bobina de modo común |
| Módulo de comunicación interna | Sin módulo de comunicación |
| Submarca | Variador de CA PowerFlex 70 |
| Grado de protección (IP) | IP20 |
| Impacto | 15 G pico durante 11 ms (11.0(10) ms) |
| Vibración | Desplazamiento de 0.152 mm (0.006″), pico de 1 G |
| Número de salidas analógicas | 1 |
| Voltaje de la red eléctrica | 400 V |
| Resistencia de frenado integrada | No |
| Resistencias internas de freno dinámico | 115 ohm |
| Desactivación de salida por voltaje insuficiente de bus | 305 V CC @ 380/400 V |
| Nivel de fallo de voltaje insuficiente del bus | 300 V DC @ 380/400 V |
| Disparo por voltaje insuficiente de entrada de CA | 233 V AC @ 380/400 V |
| Voltaje de bus, nom. | 540 V CC @ 380/400 V |
| Disparo por sobrevoltaje de bus | 810 V CC @ 380/400 V |
| Capacidad nominal de corriente del disyuntor, máx. | 20 A @ 400 V AC, trifásicos |
| Capacidad nominal de corriente del protector de circuito de motor, máx. | 15 A @ 400 V CA, trifásicos |
| Corriente nominal de salida continua | 5 A @ 400 V AC, trifásicos |
| Capacidad nominal de corriente de salida, 1 min | 5.5 A @ 400 V AC, trifásicos |
| Corriente nominal de salida, 3 s | 7.5 A @ 400 V AC, trifásicos |
| Control lógico de ride-thru | 0.5 s mínimo, 2 s típico |
| Valor nominal de corriente de entrada | 6.5 A @ 400 V AC, trifásicos |
| Documentación | Manual |
| Frecuencia portadora | Control estándar: 2, 3, 4, 5, 6, 7, 8, 9 y 10 kHz, control vectorial: 2, 4, 8 y 12 kHz, clasificación de variador basada en 4 kHz |
| Cuadratura de encoder | 90° (27°) |
| Disparo por sobrevoltaje de entrada de CA | 475 V AC @ 380/400 V |
| Clasificación de potencia de entrada | 4.5 kVA @ 400 V CA, trifásicos |
| Clasificación de corriente de fusible de tiempo de retardo de dos elementos | 10 A @ 400 V AC, trifásicos |
| Capacidad nominal de corriente de fusible sin tiempo de retardo | 10–20 A @ 400 V CA, trifásicos |
| Termistor de disipador térmico | Monitoreado por disparo por sobretemperatura del microprocesador |
| Relación de variador a motor, máx. | Se recomienda una relación no mayor a 2 / 1 |
| Modos de paro | Múltiples modos de paro programables, incluidos RA, Coast, DC-brake, Fast brake, RA-to-hold y curva en S |
| Aceleración/desaceleración | Dos tiempos de aceleración y desaceleración programables de forma independiente. Cada tiempo puede programarse de 0–3600 s en incrementos de 0.1 s |
| Precisión de frecuencia | Entrada digital: dentro de 0.01% de la frecuencia de salida establecida |
| Número de entradas digitales | 6 |
| Número de salidas digitales | 2 |
| Pérdida interna de vatios | 24.0 W @ 400 V @ 2.2 Hp servicio normal |
| Número de entradas analógicas | 2 |
| Voltaje de motor, nom. | Clasificación de variador de 460 V @ 380–480 V, voltaje nominal de línea de 480 V |
| Modelo de interfaz humana | Sin placa HIM en blanco |
| Protocolo compatible para DeviceNet | Verdadero |
| Se permite la aplicación en el área industrial | Verdadero |
| Pérdida de vatios externos | 64.6 W @ 400 V @ 2.2 Hp servicio normal |
| Pérdida total de watts | 88.6 W @ 400 V @ 2.2 Hp servicio normal |
| Tensión de línea, nom. | Clasificación de variador de 480 V @ 380–480 V, voltaje nominal de motor de 460 V |
| Protocolo compatible para EtherNet/IP | Verdadero |
| Frecuencia de red eléctrica | 50 Hz |
| Rango de frecuencia de salida | Control estándar: 0–400 Hz, control mejorado: 0–500 Hz |
| Filtro EMC interno | Filtro de ambiente según la directiva EMC de la CE (89/336/EEC) |
| Opción de retroalimentación | Sin retroalimentación |
| Rango de potencia total del variador | Clasificación de variador de 460–528 V @ 380–480 V, voltaje nominal de motor de 460 V |
| Rango de operación del drive | 342–528 V @ clasificación de variador de 380–480 V, voltaje nominal de motor de 460 V |
| Regulación de par | Sin ftdback (10%), con ftdback (5%) |
| Tipo de carcasa | Montaje en panel-IP20/NEMA Type 1 |
| Capacidad nominal de corriente de salida | 5.0 A, 2.2 kW servicio normal, 1.5 kW servicio pesado, estructura B |
| Funcionamiento del ventilador de enfriamiento | Frames B, D y E: el ventilador funciona cuando se aplica la alimentación eléctrica y en condición de marcha |
| Opciones de control | Control mejorado con E/S de 24 V |
| Disparo de sobrecorriente del variador | Límite de corriente de software: 20–160 % de la corriente nominal |
| Eficiencia | 97.5 % a la corriente nominal A, voltaje de línea nominal |
| Alimentación de encoder | 5 V/12 V configurable (5%) |
| Control de velocidad–regulación de velocidad | Sin ftdback (modo de control vectorial): 0.1% de la velocidad base en un rango de velocidades de 120:1, rango de operación de 120:1, ancho de banda de 30 rad/s |
| Capacidad de límite de corriente | Límite de corriente proactivo programable de 20–160 % de la corriente de salida nominal, ganancia proporcional y ganancia integral programables independientemente |
| Control de motor seleccionable | Vectorial sin sensores con ajuste completo. Estándares V/Hz con capacidad totalmente personalizada y control vectorial |
| Control de frecuencia–regulación de velocidad | Con compensación de deslizamiento (modo Volts por Hz): 0.5% de la velocidad base en un rango de velocidades de 40:1, rango de operación de 40:1, ancho de banda de 10 rad/s |
| Fases de entrada | La entrada trifásica proporciona la capacidad nominal completa para todos los variadores. Las operaciones monofásicas proporcionan el 50 % de la corriente nominal. |
| Método de control | PWM con codificación senoidal con frecuencia portadora programable. Las clasificaciones se aplican a todos los variadores |
| Número de interfaces de hardware RS-232 | 2 |
| Número de interfaces de hardware RS-485 | 2 |
| Número de interfaces de hardware USB | 2 |
| Número de fases de salida | 3 |
| Número de fases de entrada | 3 |
| Tolerancia de voltaje neto simétrico relativo | 10 % |
| Con elemento de control | Verdadero |
| Protocolo compatible para TCP/IP | Verdadero |
| Protocolo compatible con PROFIBUS | Verdadero |
| Protocolo compatible para CAN | Verdadero |
| Protocolo compatible con Modbus | Verdadero |
| Aplicación permitida en áreas domésticas y comerciales | Verdadero |
| Protección contra sobrecarga del motor | Protección contra sobrecarga de motor Clase 10 según NEC artículo 430 y protección contra sobretemperatura de motor según NEC artículo 430.126 (A)(2). Archivo UL 508C E59272 |
| Tolerancia de frecuencia de entrada | 47 Hz |
| Ciclo de servicio del encoder | 50% (10%) |
| Tolerancia de voltaje | −10 % |
| Factor de potencia de desplazamiento (todos los drives) | 0.98 en todo el rango de velocidad |
| Capacidad nominal de cortocircuito, máx. | 200000 A simétricos |
| Rango de voltaje de salida | 0 a voltaje nominal del motor |
| Tipo de encoder | Incremental, doble canal |
| Recuperación ante caídas de energía | 15 ms a carga completa |
| Disparo por cortocircuito | Fase a fase en la salida del convertidor |
| Disparo por falla a tierra | Fase a tierra en la salida del convertidor |
| Relación de variador a potencia de motor, mín. | Se recomienda una relación no inferior a 1 / 2 |
| Inmunidad al ruido en la lógica de control | Transitorios de arco de ducha hasta 1500 V pico |
| Transitorios de línea | Hasta 6000 V pico según IEEE C62.41-1991 |
| Corriente nominal de cortocircuito, máx. | Clasificación de corriente de cortocircuito máxima para coincidir con la capacidad de fusible/disyuntor especificada |
| Sobrecarga intermitente | Capacidad de sobrecarga de 110 % durante hasta 1 min, capacidad de sobrecarga de 150 % durante hasta 3 s |
| Altura, aprox. | IP66, NEMA/UL tipo 4X/12 para uso en interiores: 239.8 mm |
| Profundidad, aprox. | IP66, NEMA/UL tipo 4X/12 para uso en interiores: 203.3 mm |
| Ancho, aprox. | IP66, NEMA/UL tipo 4X/12 para uso en interiores: 171.7 mm |
| Peso, aprox. | IP66, NEMA/UL tipo 4X/12 para uso en interiores: 3.61 kg |
| Altitud | 1000 m (3300′) máximo sin reducción del régimen nominal |
| Grado de protección (NEMA) | 1 |
| Temperatura del aire circundante, máx. | IP20, NEMA/UL tipo 1: 0–50 °C (32–122 °F) sin reducción del régimen nominal |
| Atmósfera | El variador no debe instalarse en un área donde la atmósfera ambiente contenga gases, vapores o polvo volátiles o corrosivos. Si el variador no se va a instalar inmediatamente, guárdelo en un lugar donde no esté expuesto a una atmósfera corrosiva. |
| Temperatura de almacenamiento | −40 °C |
| Humedad relativa | 5–95 % sin condensación |
| Grado de contaminación 1 según EN 61800-5-1 | No se produce contaminación, solo se produce contaminación seca no conductiva, y no tiene influencia |
| Grado de contaminación 4 según EN 61800-5-1 | La contaminación genera conductividad persistente causada, por ejemplo, por polvo, lluvia o nieve conductiva |
| Grado de contaminación 3 según EN 61800-5-1 | Ocurre contaminación conductiva, ocurre contaminación no conductiva seca y se vuelve conductiva debido a la condensación |
| Grado de contaminación 2 según EN 61800-5-1 | Normalmente solo se produce contaminación no conductiva. Ocasionalmente se espera una conductividad temporal, causada por condensación, cuando el drive está fuera de operación. |
| Grado de contaminación del entorno circundante | Todos los envolventes son aceptables para grado de contaminación 1 y 2; para grado de contaminación 3 y 4 se requiere un envolvente que cumpla o supere las especificaciones IP54, NEMA/UL tipo 12. |
